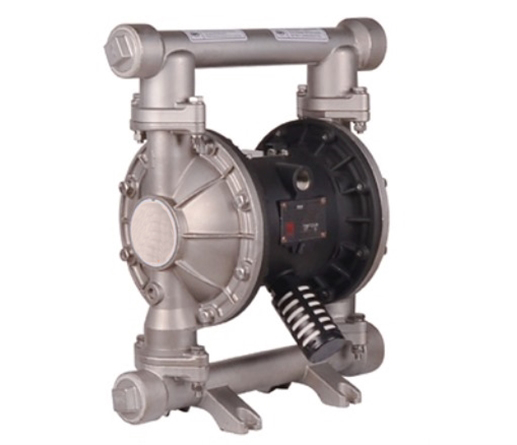

HQD3氣動隔膜泵

市 場 價:¥0

優 惠 價:¥1

庫  存:999

選擇商品:
1
氣動隔膜泵:

質量穩定:全程質量監控,細致入微,多重檢測,保證產品質量!
交貨快捷:備貨充足,常規產品倉庫現貨供應!
專屬定制:工程師選型報價,各種材質非標產品皆可洽談定做!

銷售熱線 0535-6763588 138-0535-1771

商品詳細

—、概述

     本公司生產的HQD3系列氣動隔膜泵采用壓縮空氣為動力源,對于各種腐蝕性液體,帶顆粒的液體,高粘度、易揮發、易燃的液體,均能抽光吸盡。本公司生產的隔膜泵共有十一種規格。進、出口尺寸分別為3/8"(10mm)、1/2"(15mm)、3/4"(20mm)、1"(25mm)、1-1/4"(32mm)、1-1/2"(40mm)、2"(50mm)、2-1/2"(65mm)、3"(80mm)、4"(100mm)、5"(125mm);流體部件材質有:鋁合金、鑄鋼、塑料PP聚丙烯、不銹鋼、氟塑料;隔膜根據不同膜片材質分別有:丁晴橡膠、氯丁橡膠、三元乙丙橡膠、聚膠、聚醚橡膠、聚酯橡膠、氟橡膠、特氟隆。

以滿足各種液體介質的不同需要。



二、工作原理

      HQD3系列氣動隔膜泵工作原理在隔膜泵的兩個對稱工作腔中,各裝有一塊有彈性的隔膜,連桿將兩塊隔膜結成—體,壓縮空氣從泵的進氣接頭進入氣閥室后,推動兩個工作腔的隔膜,驅動連桿聯結的隔膜同步運動。與此同時,另一工作腔內的氣體則從其隔膜的背面排出泵外。當活塞達到行程終點,閥機構則自動的將壓縮空氣引入另一工作腔,推動隔膜泵朝反向運動,這樣就形成了兩個隔膜的同步往復運動。每個工作腔中又設置兩個單向球閥,隔膜的往復運動,造成工作腔內容積的改變,隨著兩個單向球閥交替的開啟和關閉,從而使液體連續的吸入和排出。

      HQD3系列氣動隔膜泵與其他隔膜泵明顯的不同在于配氣閥結構。HQD3系列氣動隔膜泵氣閥結構取消了傳統的O”形環和柱形閥結構的配氣閥。采用三相先導式,消除了閥死點和泵停機現象。提供了正確可靠的換向信號來避免停機和更快換向,使泵具有更大的流量,提高了輸送性能,使脈沖更小,流動更穩。

      HQD3系列氣動隔膜泵設計簡單、可靠地空氣換向閥能保證不停機,從而避免發生昂貴的停機費用,所有空氣閥部件可在不拆開流動部分的情況下進行更換。鋁質部件經特殊處理能抵御不潔空氣造成腐蝕,換向閥中塑料材質的滑塊堅固耐用,不易損壞,無需潤滑,保證氣路暢通,換向靈活。



三、主要用途

1. 化工業:酸、堿、溶劑、懸浮物、分散體系。

2. 石化業:原油、稠油、油脂、泥漿、污泥等。

3. 涂料業:樹脂、溶劑、著色劑、油漆等。

4. 日化業:洗滌劑、香波、乳液、乳霜、手霜、表面活化劑。

5. 陶瓷業:泥漿、陶漿、石灰漿、陶土漿。

6. 采礦業:煤漿、巖漿、泥漿、砂漿、炸藥漿、潤滑油等。

7. 水處理:石灰漿、軟性沉淀物、污水、化學品、廢水。

8. 食品業:液態半固體、巧克力、鹽水、醋、糖漿、菜油、大豆油、蜂蜜、動物血等。

9. 飲料業:酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁等。

10. 醫藥業:溶劑、酸、堿、植物提煉液、軟膏、血漿等各種藥品料液。

11. 造紙業:粘結劑、樹脂、油漆、油墨、顏料、雙氧水等。

12. 電子業:溶劑、電鎮液、清洗液、硫酸、硝酸、廢酸、腐蝕性酸。

13. 紡織業:染料化學品、樹脂、膠等。

14. 建筑業:水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等。

15. 汽車業:拋光乳劑、油、冷卻劑、汽車底漆、油乳漆、清漆、添加劑、脫脂液、油漆等。

16. 家具業:粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑。

17. 冶金、鑄造和染色業:金屬漿、氫氧化物和碳化物漿、灰塵洗滌漿等。



四、性能簡介

      氣動隔膜泵既能抽送流動的液體,又能輸送一些不易流動的介質,具有自吸泵、潛水泵、屏蔽泵和雜質泵等輸送機械的許多優點。

1. 不需灌引水,吸程可高達7m,揚程可達70m,出口壓力≤0.8Mpa

2. 流動寬敞,通過性能好,允許通過顆粒直徑可達9.4mm,抽送泥漿、雜質時,對泵磨損甚微;

3. 揚程、流量可通過氣源壓力來調節(氣源壓力在0.1-0.8Mpa之間)

4. 工作環境范圍:5-65,輸送介質范圍(-20150℃).

5. 該泵無旋轉部件,沒有軸封,隔膜將抽送的介質與泵的運動部件、工作介質完全隔開,所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時,不會造成環境污染和危害人身安全

6. 不需用電,在易燃、易爆場所使用安全可靠;

7. 可以浸沒在介質中工作;

8. 使用方便、工作可靠、開停只需簡單的打開和關閉氣體閥,即使由于意外惰況而長時間無介質運行或突然停機,泵也不會因此損壞。一旦超負荷,泵會自動停機,具有自我保護性能,當負荷恢復正常后,又能自動啟動運行;

9. 結構簡單、易損件少。泵結構簡單,安裝、維修方便。泵輸送的介質不會接觸到配氣閥、連桿等運動部件、不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降

10. 可輸送較粘的液體(粘度在10000厘泊以下),

11. 本泵無需潤滑油,即使空轉對泵也無任何影響,這是該泵一大特點。

HQD3氣動隔膜泵

名稱:HQD3氣動隔膜泵
詳細信息 :

—、概述

     本公司生產的HQD3系列氣動隔膜泵采用壓縮空氣為動力源,對于各種腐蝕性液體,帶顆粒的液體,高粘度、易揮發、易燃的液體,均能抽光吸盡。本公司生產的隔膜泵共有十一種規格。進、出口尺寸分別為3/8"(10mm)、1/2"(15mm)、3/4"(20mm)、1"(25mm)、1-1/4"(32mm)、1-1/2"(40mm)、2"(50mm)、2-1/2"(65mm)、3"(80mm)、4"(100mm)、5"(125mm);流體部件材質有:鋁合金、鑄鋼、塑料PP聚丙烯、不銹鋼、氟塑料;隔膜根據不同膜片材質分別有:丁晴橡膠、氯丁橡膠、三元乙丙橡膠、聚膠、聚醚橡膠、聚酯橡膠、氟橡膠、特氟隆。

以滿足各種液體介質的不同需要。



二、工作原理

      HQD3系列氣動隔膜泵工作原理在隔膜泵的兩個對稱工作腔中,各裝有一塊有彈性的隔膜,連桿將兩塊隔膜結成—體,壓縮空氣從泵的進氣接頭進入氣閥室后,推動兩個工作腔的隔膜,驅動連桿聯結的隔膜同步運動。與此同時,另一工作腔內的氣體則從其隔膜的背面排出泵外。當活塞達到行程終點,閥機構則自動的將壓縮空氣引入另一工作腔,推動隔膜泵朝反向運動,這樣就形成了兩個隔膜的同步往復運動。每個工作腔中又設置兩個單向球閥,隔膜的往復運動,造成工作腔內容積的改變,隨著兩個單向球閥交替的開啟和關閉,從而使液體連續的吸入和排出。

      HQD3系列氣動隔膜泵與其他隔膜泵明顯的不同在于配氣閥結構。HQD3系列氣動隔膜泵氣閥結構取消了傳統的O”形環和柱形閥結構的配氣閥。采用三相先導式,消除了閥死點和泵停機現象。提供了正確可靠的換向信號來避免停機和更快換向,使泵具有更大的流量,提高了輸送性能,使脈沖更小,流動更穩。

      HQD3系列氣動隔膜泵設計簡單、可靠地空氣換向閥能保證不停機,從而避免發生昂貴的停機費用,所有空氣閥部件可在不拆開流動部分的情況下進行更換。鋁質部件經特殊處理能抵御不潔空氣造成腐蝕,換向閥中塑料材質的滑塊堅固耐用,不易損壞,無需潤滑,保證氣路暢通,換向靈活。



三、主要用途

1. 化工業:酸、堿、溶劑、懸浮物、分散體系。

2. 石化業:原油、稠油、油脂、泥漿、污泥等。

3. 涂料業:樹脂、溶劑、著色劑、油漆等。

4. 日化業:洗滌劑、香波、乳液、乳霜、手霜、表面活化劑。

5. 陶瓷業:泥漿、陶漿、石灰漿、陶土漿。

6. 采礦業:煤漿、巖漿、泥漿、砂漿、炸藥漿、潤滑油等。

7. 水處理:石灰漿、軟性沉淀物、污水、化學品、廢水。

8. 食品業:液態半固體、巧克力、鹽水、醋、糖漿、菜油、大豆油、蜂蜜、動物血等。

9. 飲料業:酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁等。

10. 醫藥業:溶劑、酸、堿、植物提煉液、軟膏、血漿等各種藥品料液。

11. 造紙業:粘結劑、樹脂、油漆、油墨、顏料、雙氧水等。

12. 電子業:溶劑、電鎮液、清洗液、硫酸、硝酸、廢酸、腐蝕性酸。

13. 紡織業:染料化學品、樹脂、膠等。

14. 建筑業:水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等。

15. 汽車業:拋光乳劑、油、冷卻劑、汽車底漆、油乳漆、清漆、添加劑、脫脂液、油漆等。

16. 家具業:粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑。

17. 冶金、鑄造和染色業:金屬漿、氫氧化物和碳化物漿、灰塵洗滌漿等。



四、性能簡介

      氣動隔膜泵既能抽送流動的液體,又能輸送一些不易流動的介質,具有自吸泵、潛水泵、屏蔽泵和雜質泵等輸送機械的許多優點。

1. 不需灌引水,吸程可高達7m,揚程可達70m,出口壓力≤0.8Mpa

2. 流動寬敞,通過性能好,允許通過顆粒直徑可達9.4mm,抽送泥漿、雜質時,對泵磨損甚微;

3. 揚程、流量可通過氣源壓力來調節(氣源壓力在0.1-0.8Mpa之間)

4. 工作環境范圍:5-65,輸送介質范圍(-20150℃).

5. 該泵無旋轉部件,沒有軸封,隔膜將抽送的介質與泵的運動部件、工作介質完全隔開,所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時,不會造成環境污染和危害人身安全

6. 不需用電,在易燃、易爆場所使用安全可靠;

7. 可以浸沒在介質中工作;

8. 使用方便、工作可靠、開停只需簡單的打開和關閉氣體閥,即使由于意外惰況而長時間無介質運行或突然停機,泵也不會因此損壞。一旦超負荷,泵會自動停機,具有自我保護性能,當負荷恢復正常后,又能自動啟動運行;

9. 結構簡單、易損件少。泵結構簡單,安裝、維修方便。泵輸送的介質不會接觸到配氣閥、連桿等運動部件、不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降

10. 可輸送較粘的液體(粘度在10000厘泊以下),

11. 本泵無需潤滑油,即使空轉對泵也無任何影響,這是該泵一大特點。
